操作说明:
双通道不定位测漏检测系统，由控制器、引出线、感应线及相关配件构成。

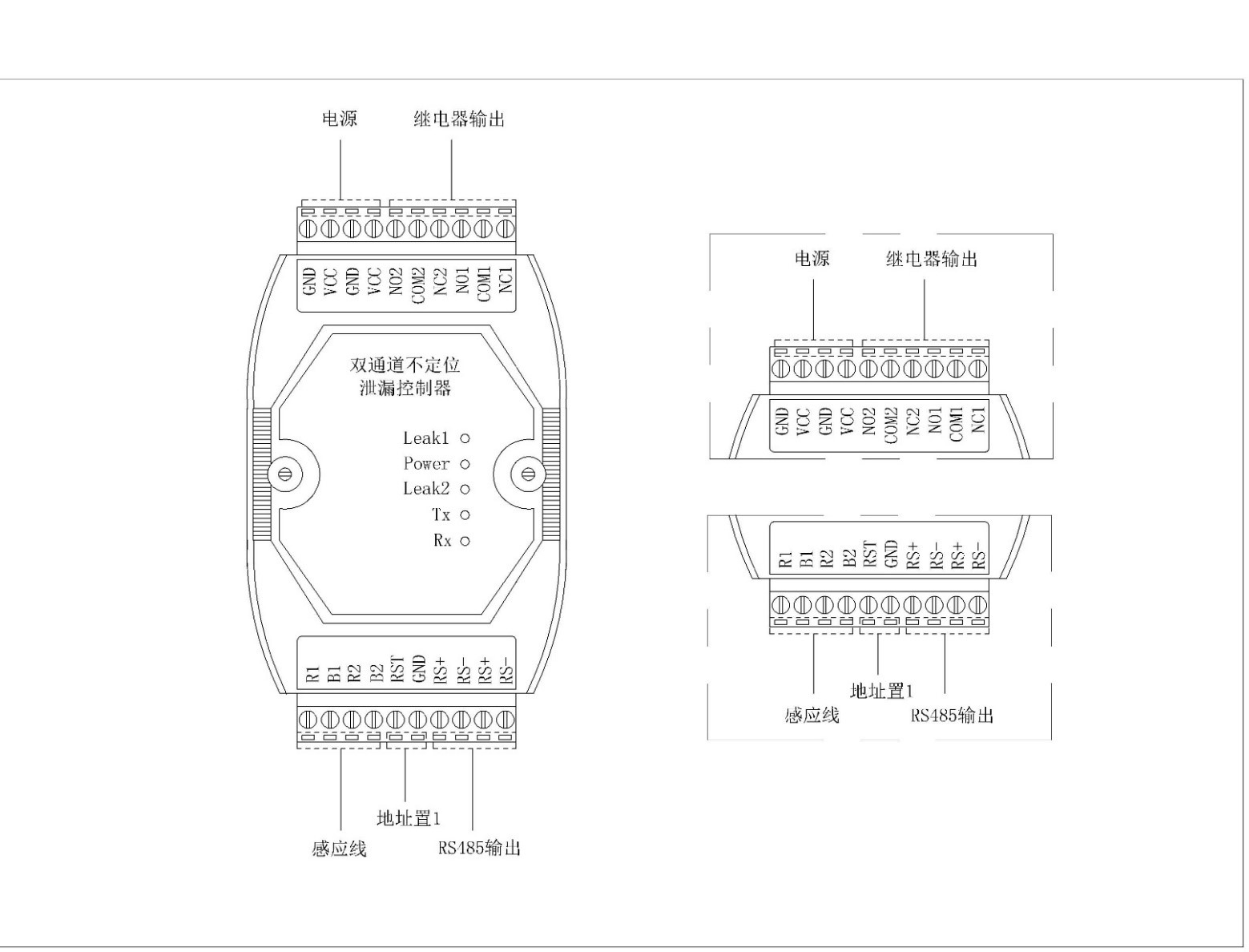

双通道不定位测漏控制器SPD-DC03系统接线图
双通道测漏控制器SPD-DC03可依据继电器输出信号来控制外围设备如声光报警器、电话拨号器、开关量采集?？?、短信?？榈裙ぷ?。感应线连接R1、B1处，对应继电器输出信号为NO1、COM1、NC1；感应线连接R2、B2处，对应继电器输出信号为NO2、COM2、NC2。
安装说明:
请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所，安装位置应避免高温高湿，震动，腐蚀性气体环境及其他电子杂讯干扰源等。SPD-DC03 控制器扣装于标准的35毫米DIN导轨上，在控制器电源断开的状态下进行接线。
注意事项：
SPD-DC03控制器为电子设备,应谨遵以下预防措施,以避免对电子部件造成损坏。
1、请勿对控制器进行改造或解体。
2、请不要用湿手接触控制器。
3、在安装前，对控制器的额定电压及电源电压进行确认。
4、当使用控制器输出接点时，对接点额定负载进行确认。
5、定期检查维护时请避免使用有机溶剂，应用干燥的棉纱进行擦拭。
6、避免接触金属锉屑、油脂、管道涂料及其它污染物。
接线步骤:
| 引出线 | 将引出线红、黑芯线分别接入控制器面板R1、B1处（或R2、B2处），再接入二芯正螺纹结构的检测线缆 SPD1100。 |
| 信号输出 |
1. 2组输出?？?、常闭触点信号既可接入监控系统，也可用于控制报警设备输出报警信号，当需要控制大电流设备时，务必增加继电器（如需要，应再加上接触器）以拓展触点负载能力，否则会烧坏控制器。 2. 两组RS485输出端子，便于级联多个控制器。 |
| 电源 | 按端子标识接入DC 9~30V电源，电压过低不能正常工作、过高会烧坏控制器 （工作电流15mA）。 |
| 灵敏度 | 软件可调，1至4档检测灵敏度依次增高。 |

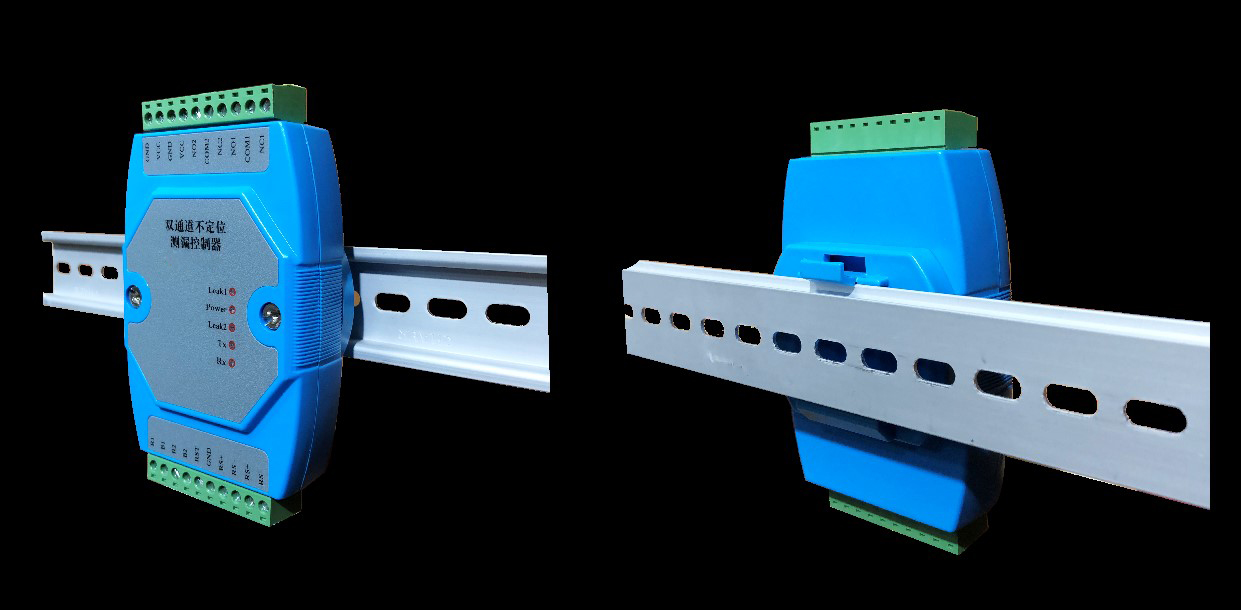

| 安装 | 将控制器SPD-DC03水平置于DIN 35mm工业导轨上，再按入即可。 |
调试说明:
控制器所有接线步骤完成后，即可按如下指导进行调试工作。
当接通控制器电源时，POWER指示灯亮绿色。当未亮灯时可能是由于出现装置异常等，请与本公司联系。
1、取少量的自来水（非净化处理水），将感应线浸没于水中，一秒钟后，继电器动作，LEAK指示灯亮红色，蜂鸣器响。擦干线缆上的水后，继电器复位，LEAK指示灯灭，蜂鸣器消音。
2、控制器设有地址置1功能，把RST端子孔位和GND端子孔位相连，控制器地址变为1。
| 自来水条件下 | ||
| 1 档 | 浸水报警长度>20cm | 参考阻值47KΩ |
| 2 档 | 浸水报警长度>15cm | 参考阻值61KΩ |
| 3 档 | 浸水报警长度>5cm | 参考阻值94KΩ |
| 4 档 | 浸水报警长度>1.5cm | 参考阻值295KΩ |
